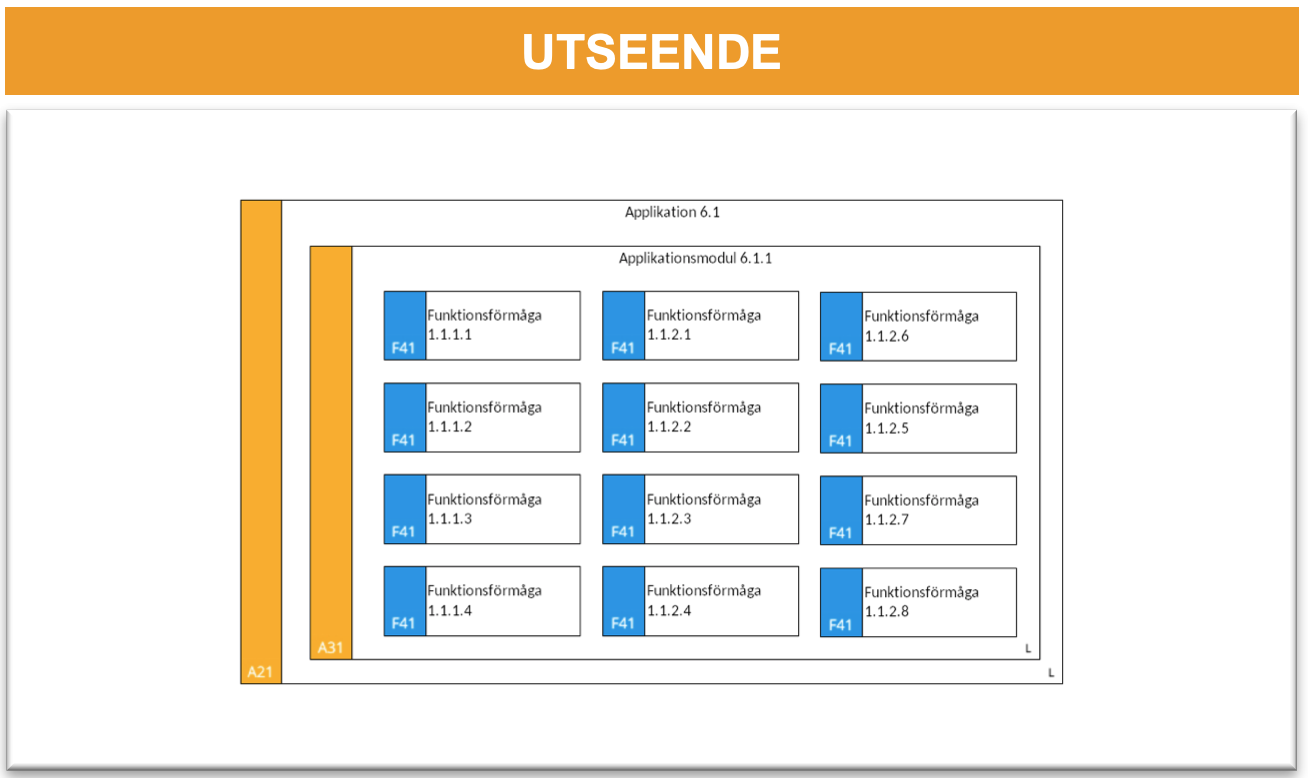

Exempel på en modell
Tolv numrerade funktionsförmågor ingår i applikationsmodul 6.1.1, som ingår i applikation 6.1. Inneslutningen visar relationen ingår i; numreringen anger inte en arbetsordning. Exemplet beskriver inte en verklig verksamhet.
En visuell beskrivning av ett önskat målläge med den funktionalitet som en applikationsmodul bör ha uttryckt i form av funktionsförmågor som verksamheten behöver samt vilka av dessa som bör tillgängliggöras för andra applikationer i form av applikationsgränssnitt.
Användning
Logisk applikationsmodell används för att beskriva en funktionell avgränsning för en applikation. Den utgör därmed grund för en funktionell kravställning avseende uppdelning i applikationsmoduler och applikationsgränssnitt och en gruppering av funktionalitet.
Tillvägagångssätt
-
Lägg ut applikationen som en bakgrund och på denna placeras de applikationsmoduler och applikationsgränssnitt som identifierats i tidigare analys.
-
Placera de funktionsförmågor inom respektive applikationsmodul och applikationsgränssnitt som identifierats i tidigare analys.
En förutsättning är att den funktionella kravställningen analyserats med verksamhetsfunktioner och funktionsförmågor. Detta är ett mycket omfattande arbete som berörs separat.

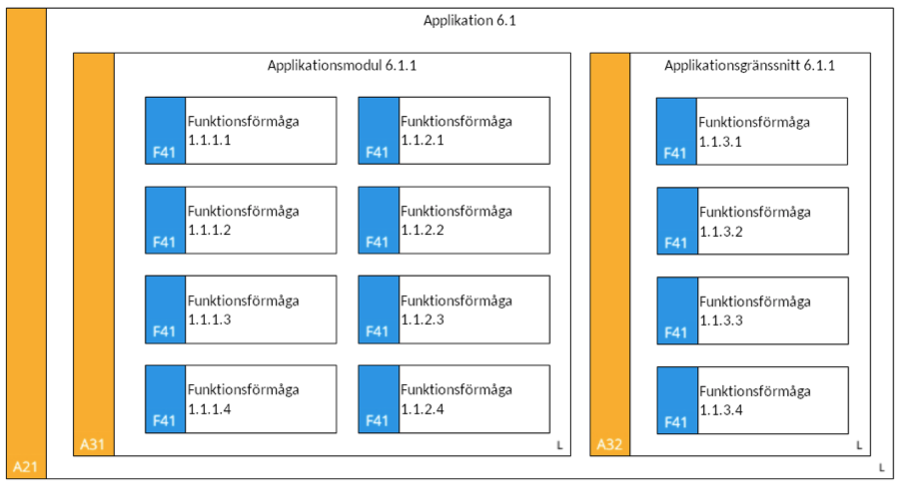

Applikation där fler moduler visas
Exempel på en modell
En applikation innehåller en applikationsmodul och ett applikationsgränssnitt. Åtta numrerade funktionsförmågor ingår i modulen och fyra i gränssnittet. Inneslutning visar relationen ingår i. L markerar den logiska representationen. Exemplet beskriver inte en verklig verksamhet.

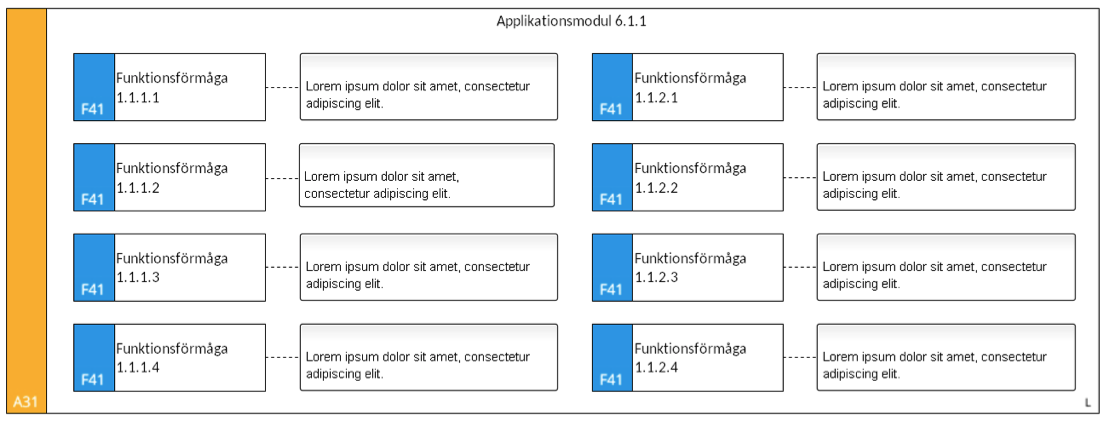

Applikationsmodul där beskrivningarna av funktionsförmågorna visas direkt i modellen
Exempel på en modell
Åtta numrerade funktionsförmågor ingår i en applikationsmodul. Inneslutning visar relationen ingår i och L markerar den logiska representationen. Textrutornas Lorem ipsum är platshållartext som visar var förklaringar kan placeras, inte verkliga verksamhetsbeskrivningar. Rutorna och de streckade anslutningarna är annotationer, inte ytterligare metaobjekt eller ontologiska relationer.
