Informationsentitetsmodell (IEM)

Publicerad den
Patrik Hallén

N5 · Komposition

Vilken fråga besvarar vyn?

Vilka informationsentiteter finns inom det valda området och hur relaterar de till varandra?

Exempel: direkt inneslutna informationsentiteter

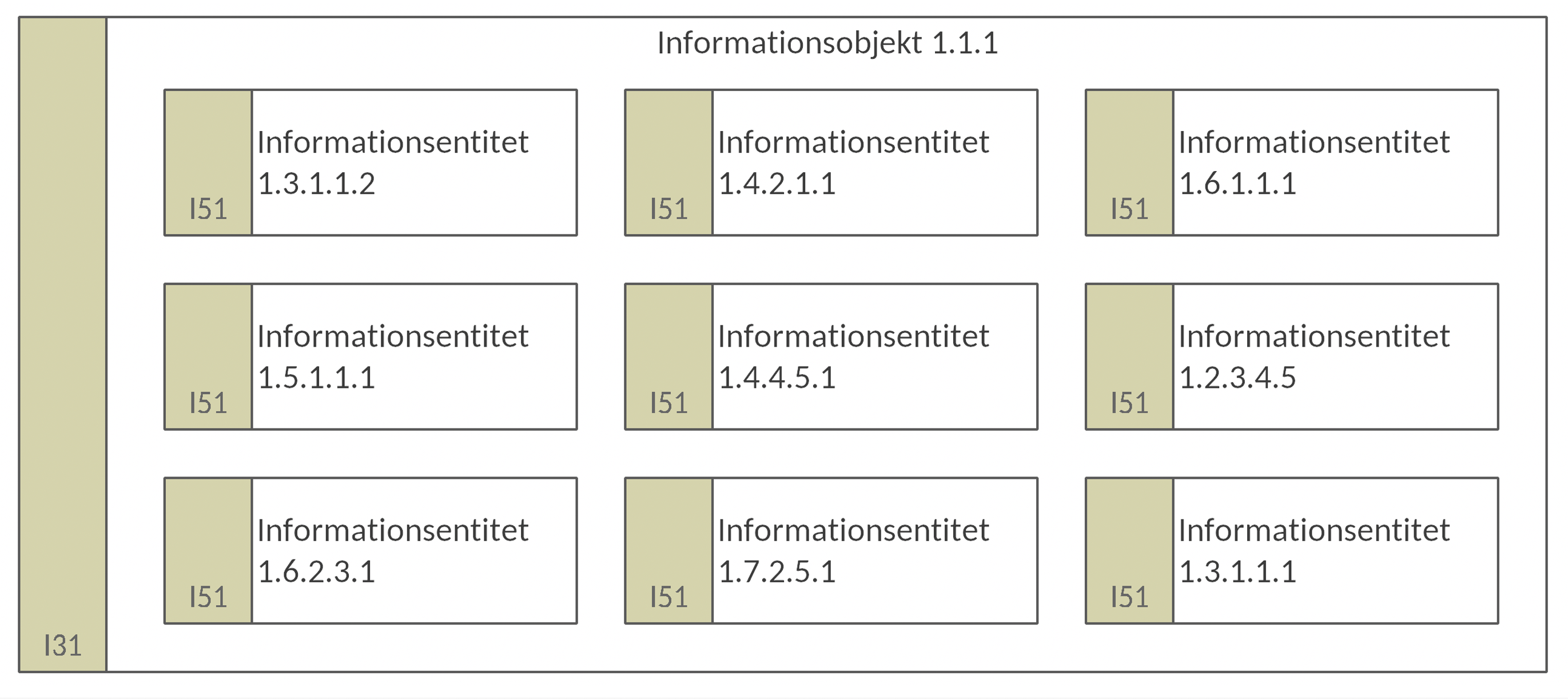

Nio numrerade informationsentiteter ingår direkt i ett informationsobjekt, utan mellanliggande entitetsgrupper. Inneslutningen visar relationen ingår i. Exemplet beskriver inte en verklig verksamhet.

IEM med nio informationsentiteter I51 direkt inneslutna i ett informationsobjekt I31, placerade i tre rader och tre kolumner.
Schematiskt exempel på direkt inneslutna informationsentiteter. Öppna större bild (SVG, ny flik) ↗

Exempel: grupperade informationsentiteter

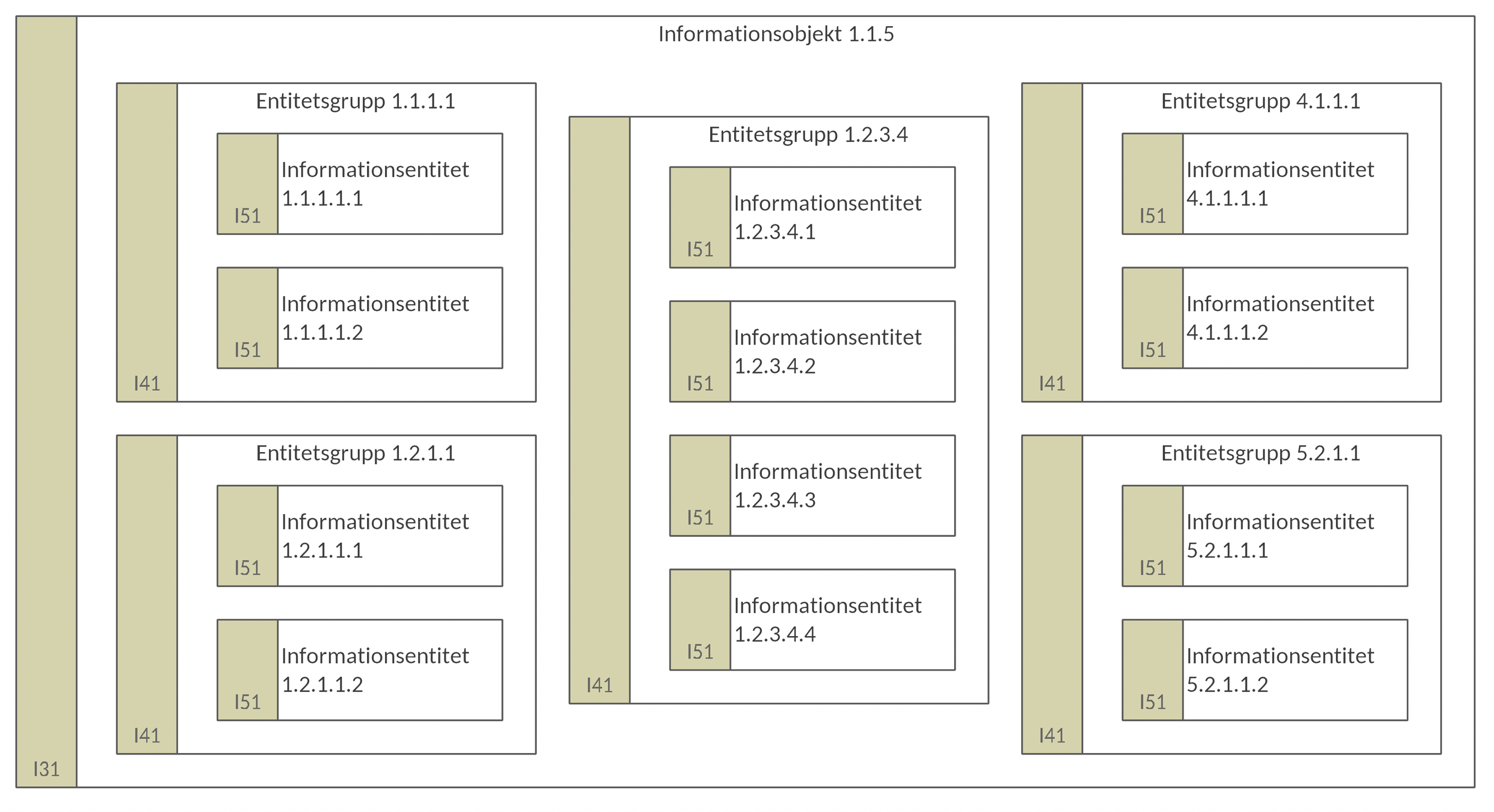

Tolv numrerade informationsentiteter ingår i fem entitetsgrupper, som i sin tur ingår i ett informationsobjekt. Inneslutningen visar relationen ingår i. Exemplet beskriver inte en verklig verksamhet.

IEM med ett informationsobjekt I31, fem entitetsgrupper I41 och tolv informationsentiteter I51. Grupperingen visas i tre kolumner.
Schematiskt exempel på grupperade informationsentiteter. Öppna större bild (SVG, ny flik) ↗

Exempel på en modell

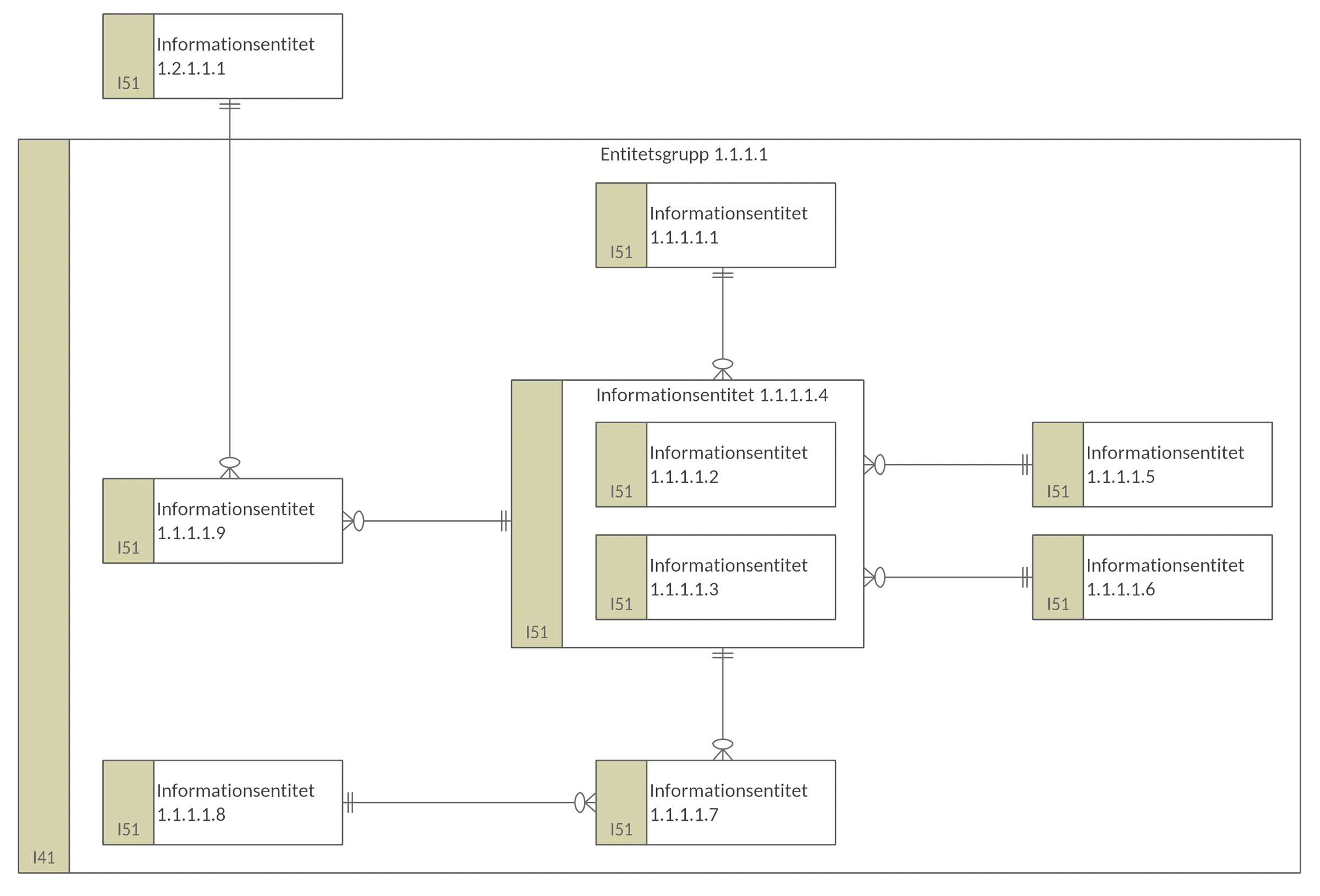

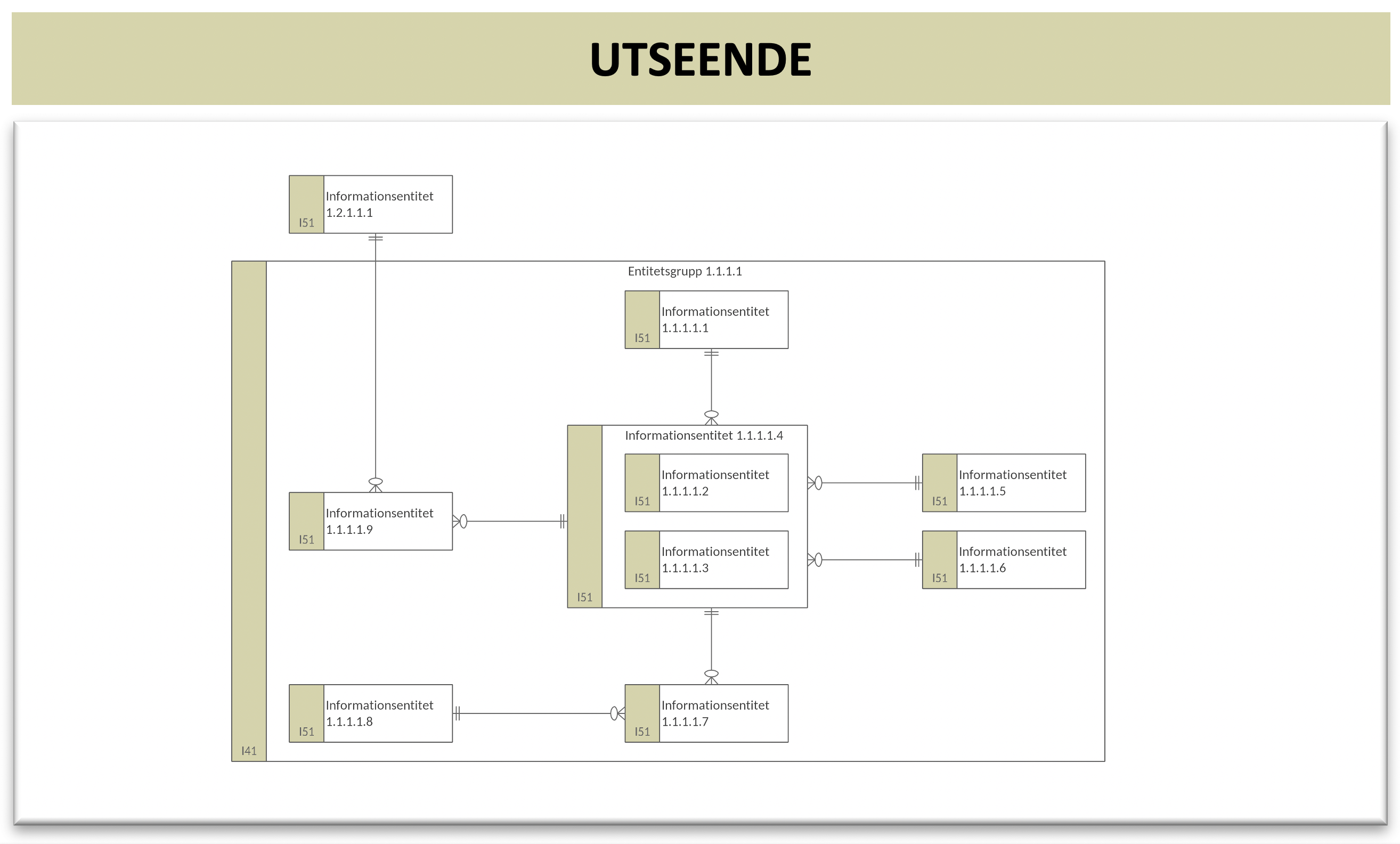

Här visas en informationsentitetsmodell med numrerade förekomster. Det är ett schematiskt dummy-exempel, inte ett verkligt verksamhetsfall.

Schematiskt IEM-exempel med en entitetsgrupp I41, numrerade informationsentiteter I51 och samband med kardinalitetsmarkörer.
Schematiskt exempel på en informationsentitetsmodell. Öppna större bild (SVG, ny flik) ↗
Så läser du exemplet

Numreringen skiljer modellens förekomster åt. Den betecknar inte verkliga verksamhetsobjekt eller globala ontologi-ID:n. Typ- och relationsöversikten nedan beskriver vilka metaobjekt och relationer som ingår i vyn.

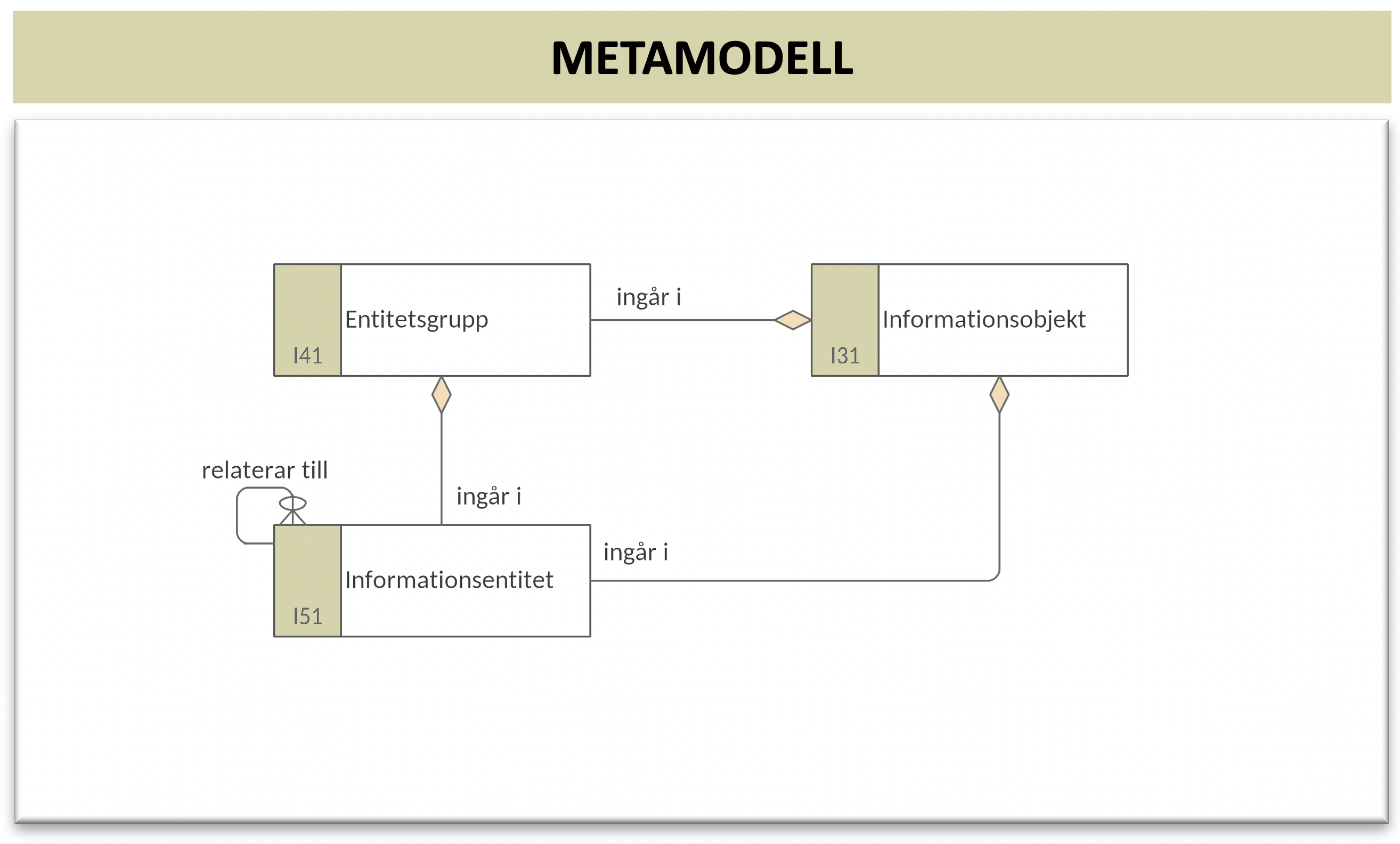

Metaobjekt i vyn

Så hänger delarna ihop

Objekt och relationer i Informationsentitetsmodell
Öppna större bild (SVG, ny flik) ↗
Identiteter och relationer

PA_VT_0075

  • I41 ingår i I31 · PA_RL_0255
  • I51 ingår i I41 · PA_RL_0387
  • I51 ingår i I31 · PA_RL_0388
  • I51 är relaterad till I51 · PA_RL_0386
