Exempel på en modell

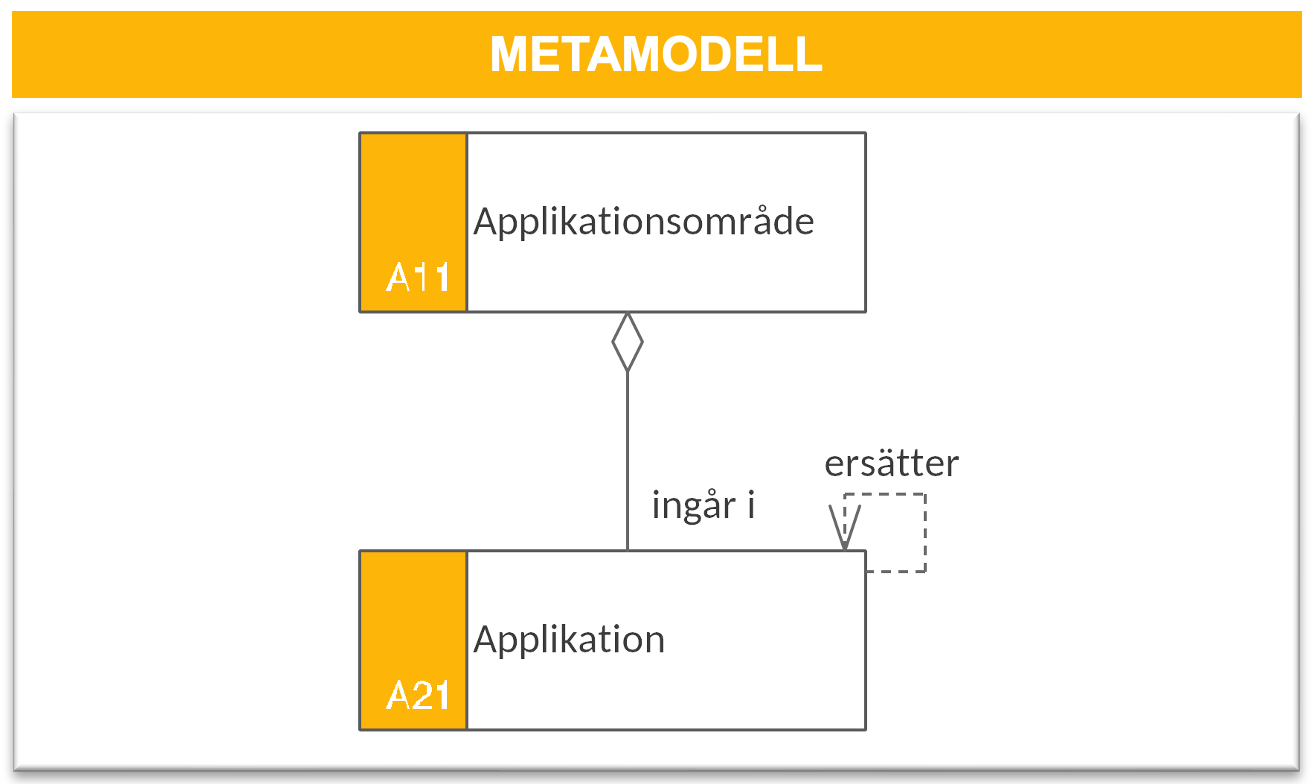

Arton numrerade applikationer är indelade i fem applikationsområden. Inneslutningen visar relationen ingår i. Exemplet beskriver inte verkliga system.

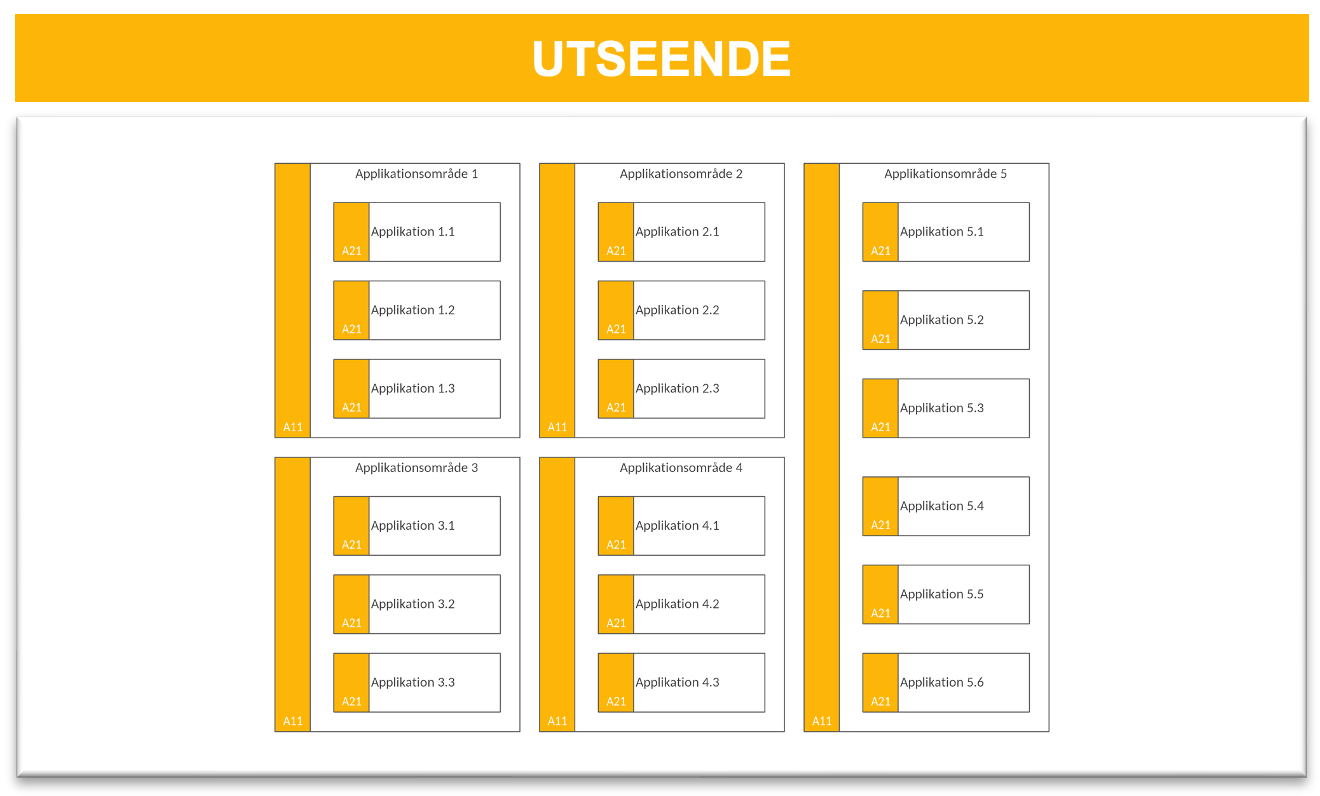

En visuell beskrivning av applikationslandskapet som visar vilka applikationer som finns och hur dessa grupperas i olika applikationsområden
Användning
AK-vyn utgör en översikt av applikationer, vanligen inom ett visst applikationsområde. Vyn används för att navigera till andra modeller.
Tillvägagångssätt
- Välj ett (eller flera) applikationsområden
- Identifiera alla applikationer som ingår
- Placera applikationerna i grupper på ett sätt som gör det enkelt att få en överblick. Placera gärna applikationsområdena som bakgrund.
Variationer på Applikationskarta
Exempel på en modell

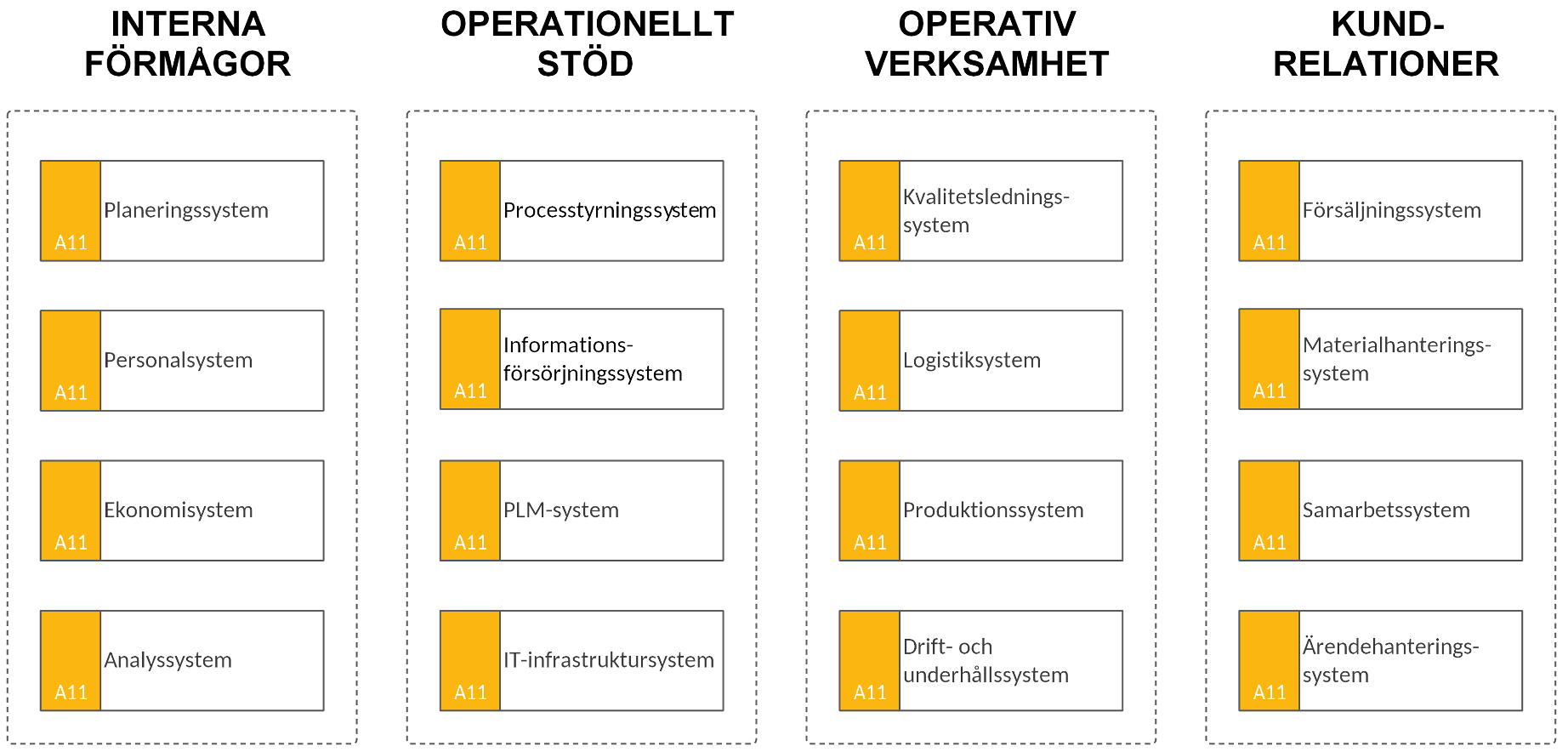

Sexton numrerade applikationsområden visas i fyra kategorier. Rubrikerna och de streckade rutorna är en presentationsindelning i detta exempel, inte ytterligare metaobjekt eller ontologiska relationer. Exemplet beskriver inte en verklig verksamhet.
Exempel på en modell
Sexton applikationsområden har illustrativa namn, exempelvis Planeringssystem och Logistiksystem. De fyra kategorierna och streckade rutorna är en presentationsindelning, inte ytterligare metaobjekt eller ontologiska relationer. Namnen betecknar områden i detta exempel, inte identifierade applikationer i en verklig verksamhet.
